天然气设备公司告诉你lng加气站设备有哪些功能?

添加人:东照集团         添加时间:2022-03-16          浏览量:79 次          本页关键词:加气站设备

LNG是液化天然气英文Liquefied Natural Gas的缩写。一般lng加气站设备分为四种类型:撬装式加气站,标准式加气站,L-CNG加气站,移动式撬装加气站。

lng加气站设备的分类

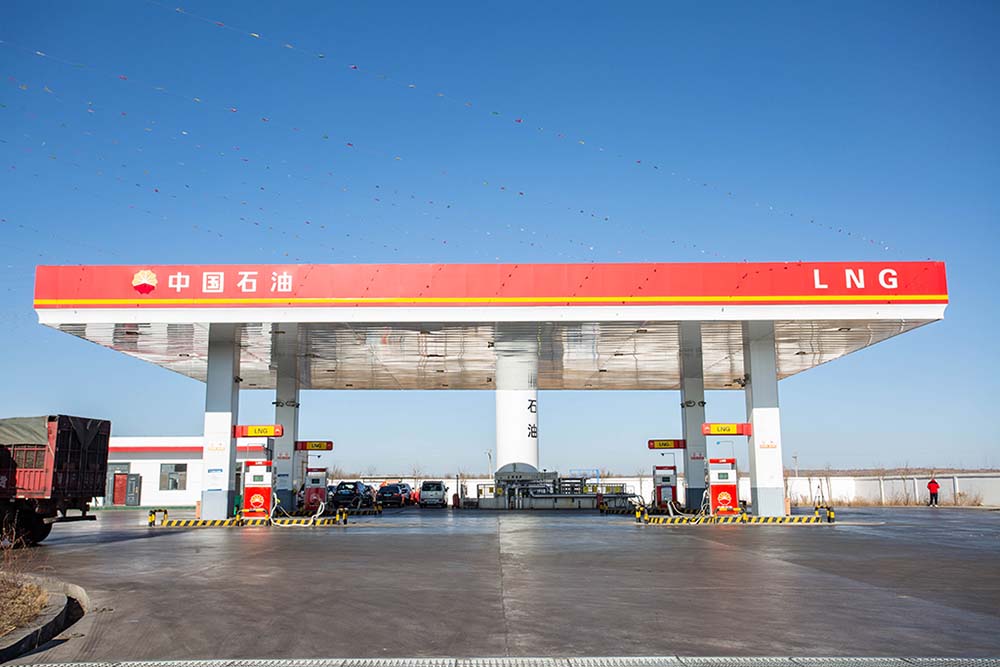

LNG加气站是供应液化天然气LNG的加注站,共分四种类型,一般将其分成为

1、撬装式加气站

2、标准式加气站

3、L-CNG加气站

4、移动式撬装加气站


lng加气站设备的储罐

作用:用于LNG液体存储。

外形:立式储罐、卧式储罐

绝热材料:真空粉末(珠光砂)

缠绕式(玻璃纤维)

日蒸发率:<0.3%

设计更高 工作压力:1.2MPa

安全阀开启压力:1.25MPa

耐压压力:<1.6MPa

设计温度:-196℃

工作温度:-162℃

储罐的使用注意事项:

1.有双根部阀的储罐,靠近储罐则的阀门,应常开。

2.卸车时,建议储罐的极限充装量为不超过有效容积的90%(厂家给出为几何容积的85%-95%),使用余量不能低于10%。

3.储罐压力高时,不一定为储罐有问题,应考虑整个系统的漏热和存液时间等情况,一般在压力超过1.1MPa时需进行排放泄压,储罐长时间处于高压状态会影响储罐夹层真空的寿命。

4.储罐出现大量的长时间的“冒汗”或结霜,且压力不停快速上涨时,应考虑其真空失效,应进行紧急处理,手动排压,转移罐内的LNG液体。

5.储罐建议每隔一年进行一次真空检测,储罐为热罐时真空度小于1Pa,储罐为冷罐时真空度为小于0.5Pa(0.00375TOF)为合格。

6. 储罐不能带液运输,长时间停用时应排放掉罐内的LNG液体。

7. 储罐属压力容器设备,根据中华人民共和国颁布实施的《压力容器安全技术监察规程》要求,安装、维修、改造压力容器,需有相应资质的单位到当地质检部门进行告知,获得许可后才能进行安装、维修、改造。

lng加气站设备的泵撬

工作介质:LNG;

充装速度:≤160kg/min

工作压力: ≤ 1.6MPa

设计温度:-196℃~55℃

LNG泵撬使用注意事项:

1.LNG泵撬使用前必须检查每安全旁通放散阀应全部关闭,安全阀进口截止阀门应处于开启态,气动阀全部关闭处于自动状态。

2.LNG泵撬上每段真空管和泵池等部件上有一个抽真空咀,严禁打开该真空咀,否则真空会全部失效。

3.LNG泵撬部分元件只有少数工况时才接触LNG液体,所以工作有可能发生泄漏,在泵撬工作应注意巡察。

4.应每周至少进行一次泵撬上阀门的检查。包括手动/自动阀门

5.每月应进行一次放散管残液排放操作,雷雨天气时禁止操作,夏季应缩短为15天一次,雨后应立即进行排放操作。

lng加气站设备四个功能:

加气功能:储罐内的LNG由LNG低温泵抽出增压,通过加液机向汽车加液

卸车功能:由低温泵将LNG槽车内LNG抽至LNG储罐

增压功能:将储罐内部分LNG注入汽化器汽化成BOG(Boil Off Gas蒸发气)进入储罐,当储罐压力达到设定压力时停止

调温功能:用LNG低温泵从储罐内抽出部分LNG注入增温器后进入储罐,当液体温度达到设定温度时停止。

一般纯LNG加气站由:LNG储罐,泵撬及潜液泵,储罐增压汽化器、卸车汽化器、EAG加热器(工艺流程不同,这三个汽化器也会有相应的变化),加液机等组成。
