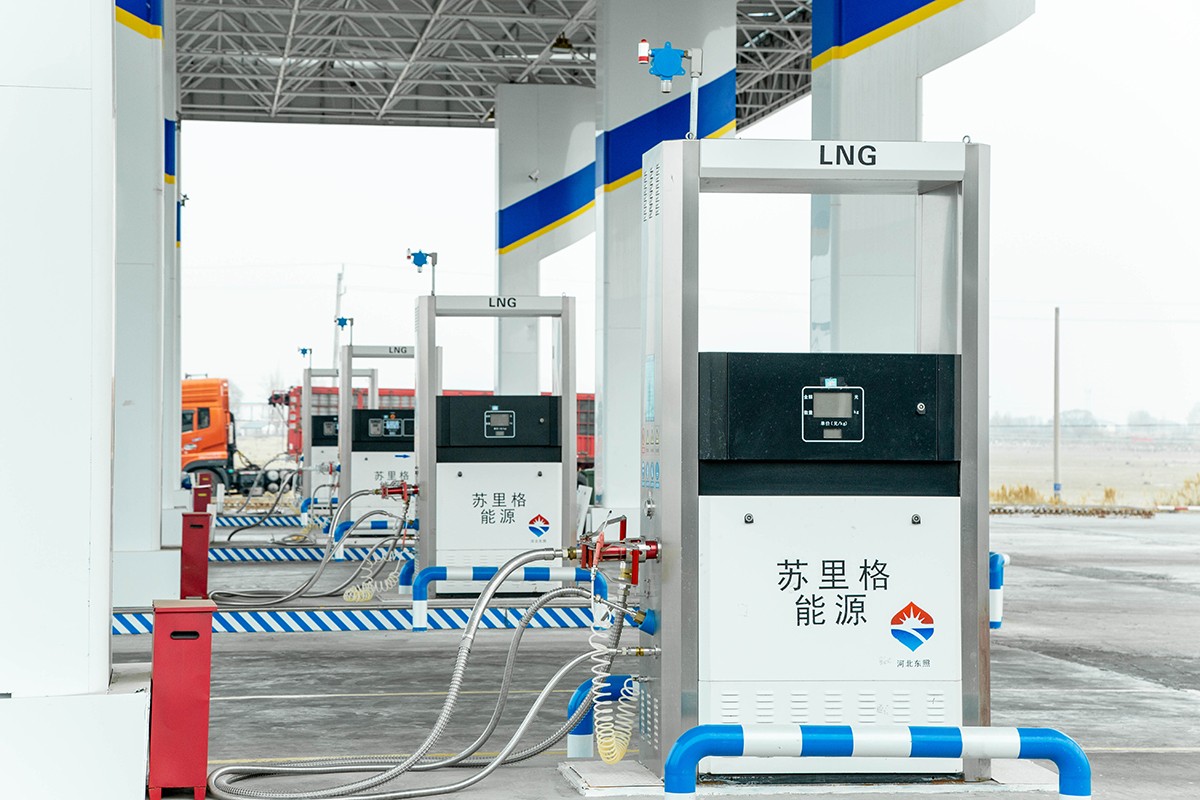

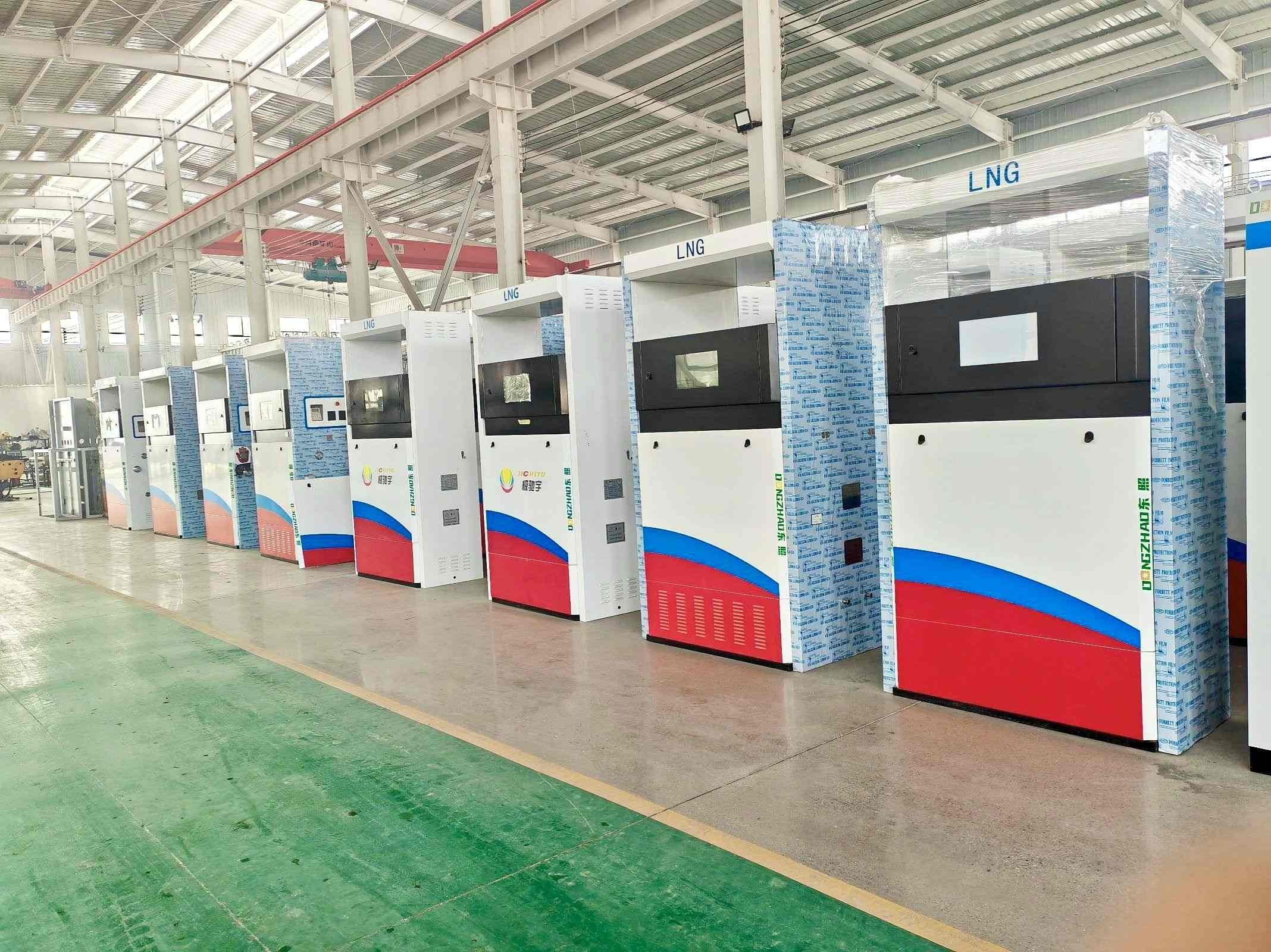

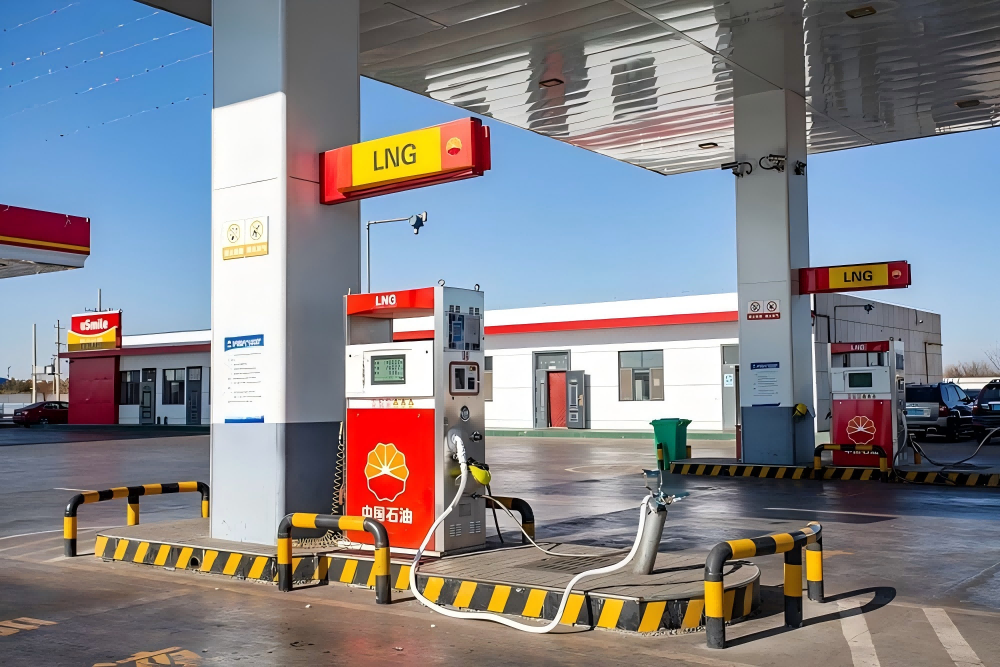

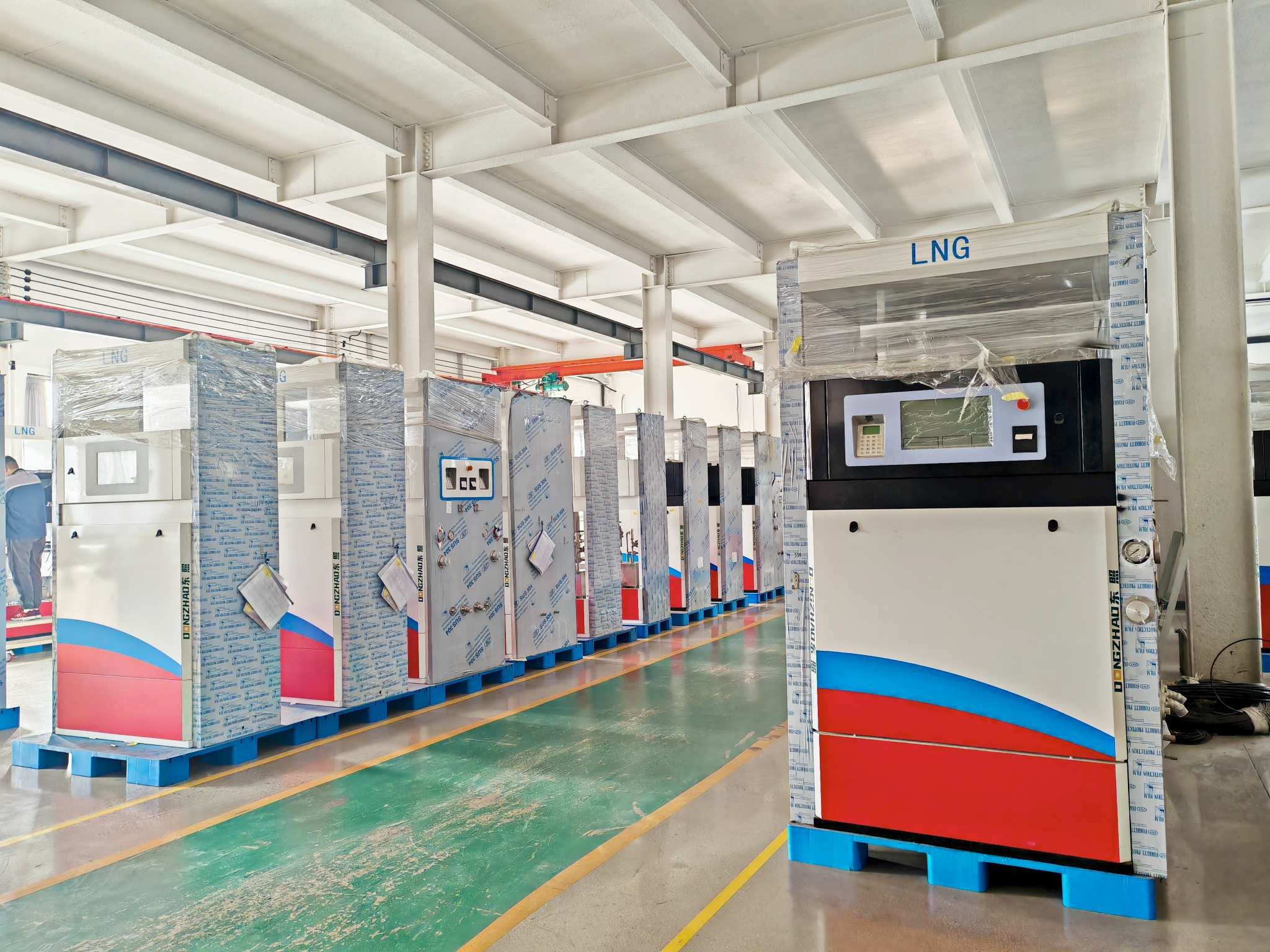

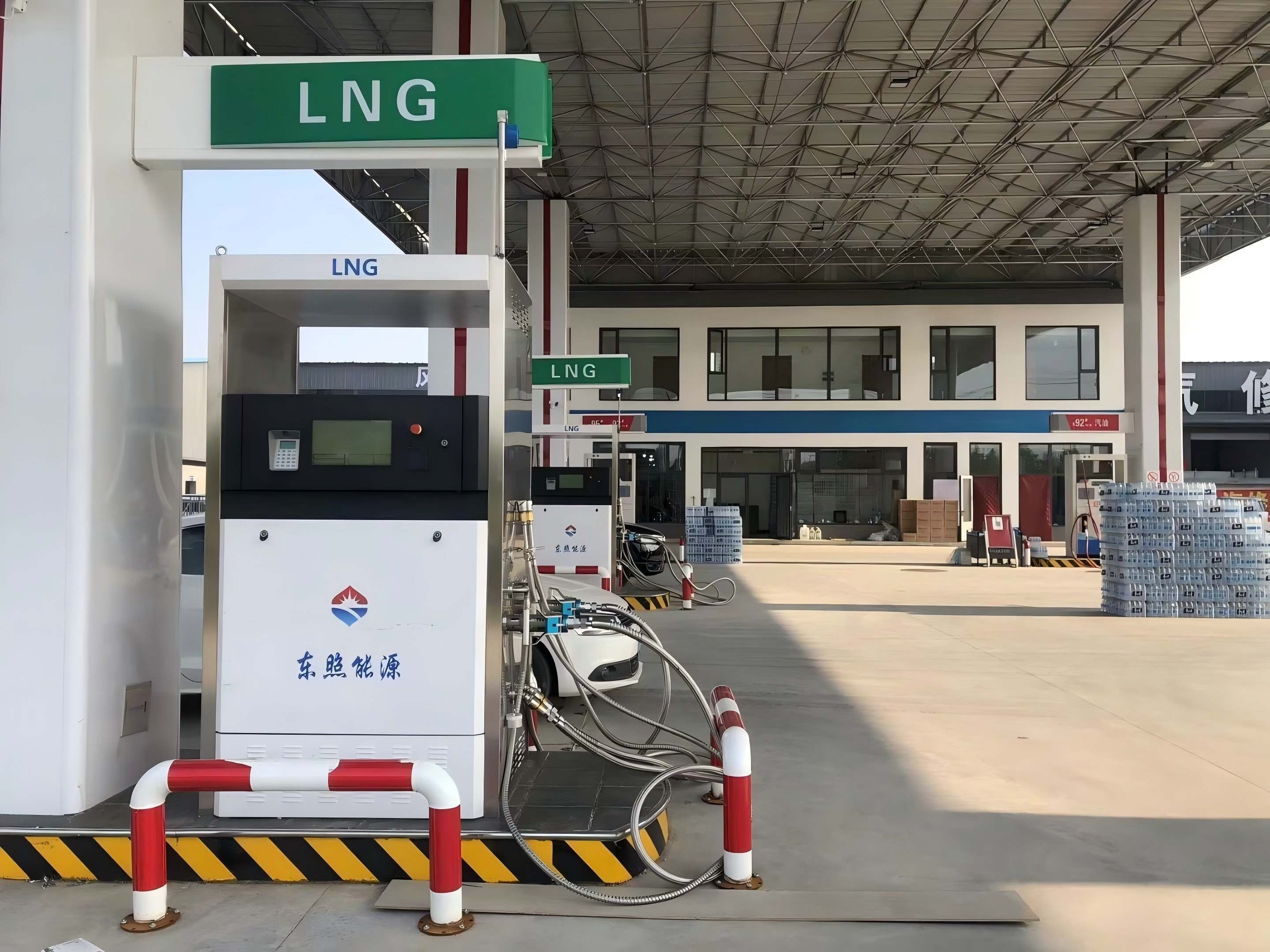

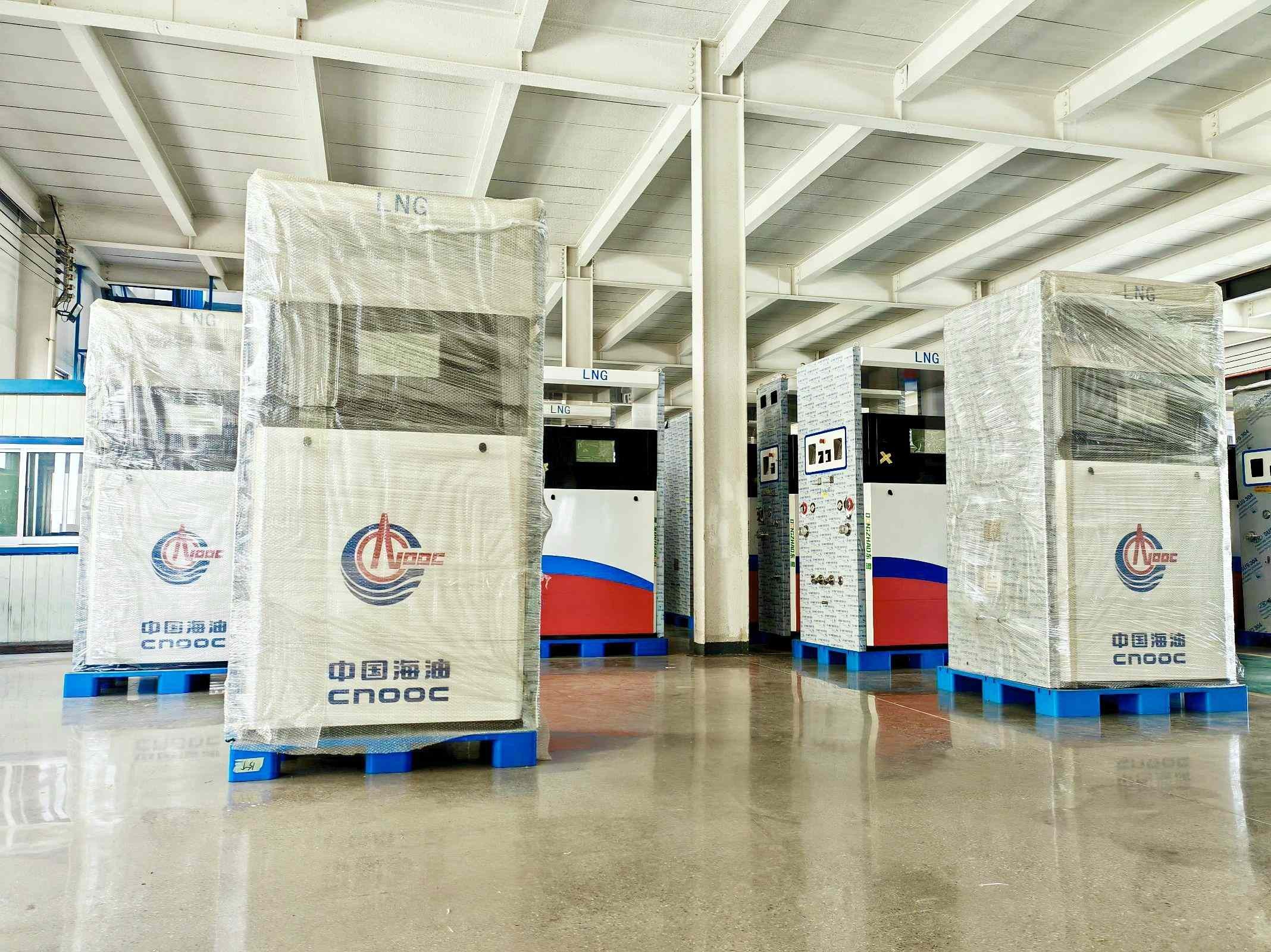

LNG加液机主要由外壳、低温气动阀、质量流量计、控制系统、加液和回气软管、加液枪、回气枪等组成。其工作原理如下:

LNG从进液管道进入LNG加液机,依次流经质量流量计、低温气动阀、拉断阀、加液软管、加液枪,注入车载瓶内。液相质量流量计测出流经加液机的LNG液体的密度、质量等数据;被充装LNG车载瓶内的饱和蒸气(BOG)经回气枪、回气软管、低温止回阀、循环管道返回LNG储罐。控制系统自动计算得出相应的质量、金额并由显示屏显示给客户,从而完成一次加液计量过程。

在加液前控制系统自动检测液相质量流量计的状态,如不满足加液温度、两相流、密度等要求,系统将自动进行循环预冷直至状态满足使用要求。

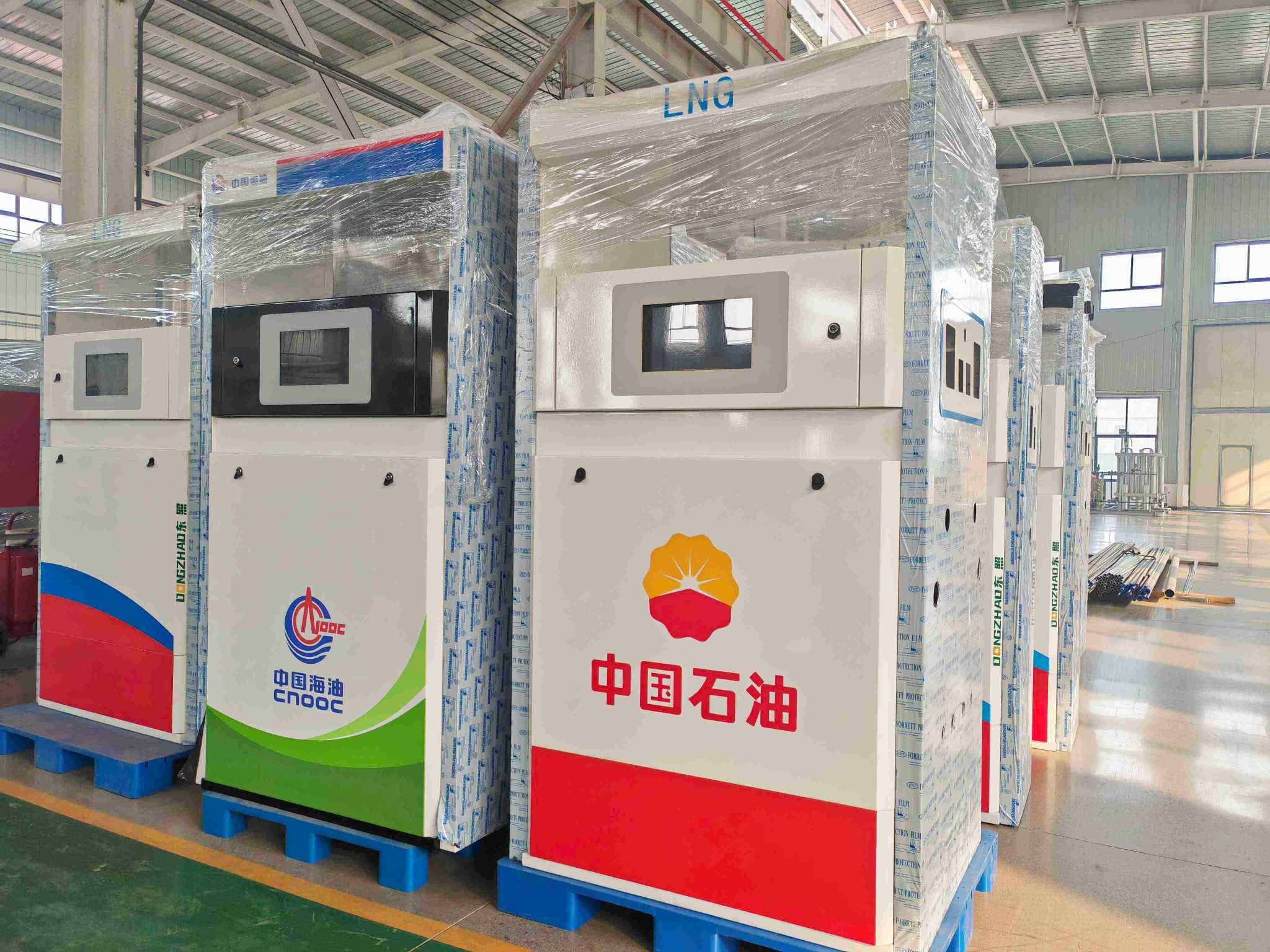

加气机 (5).jpg

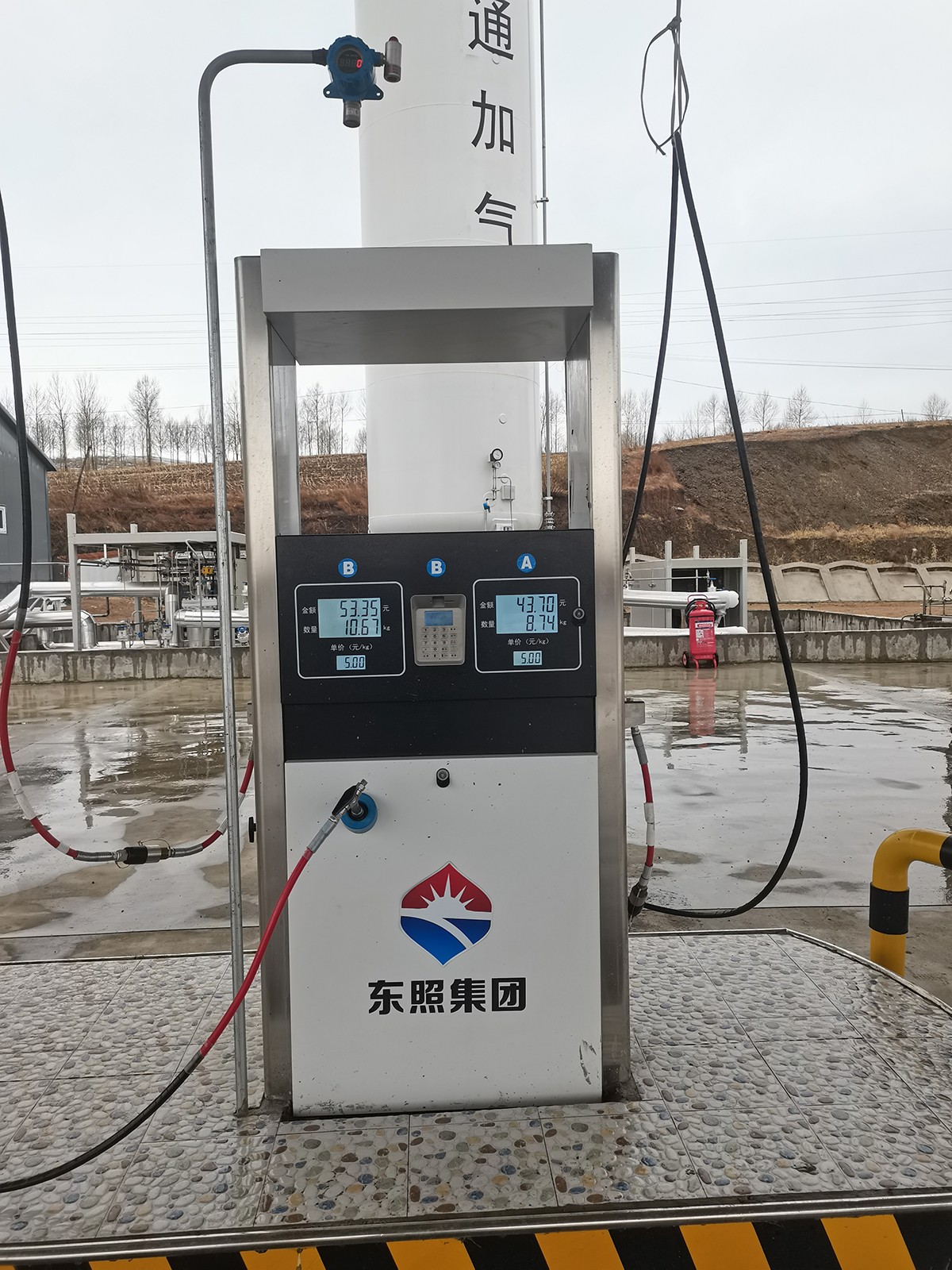

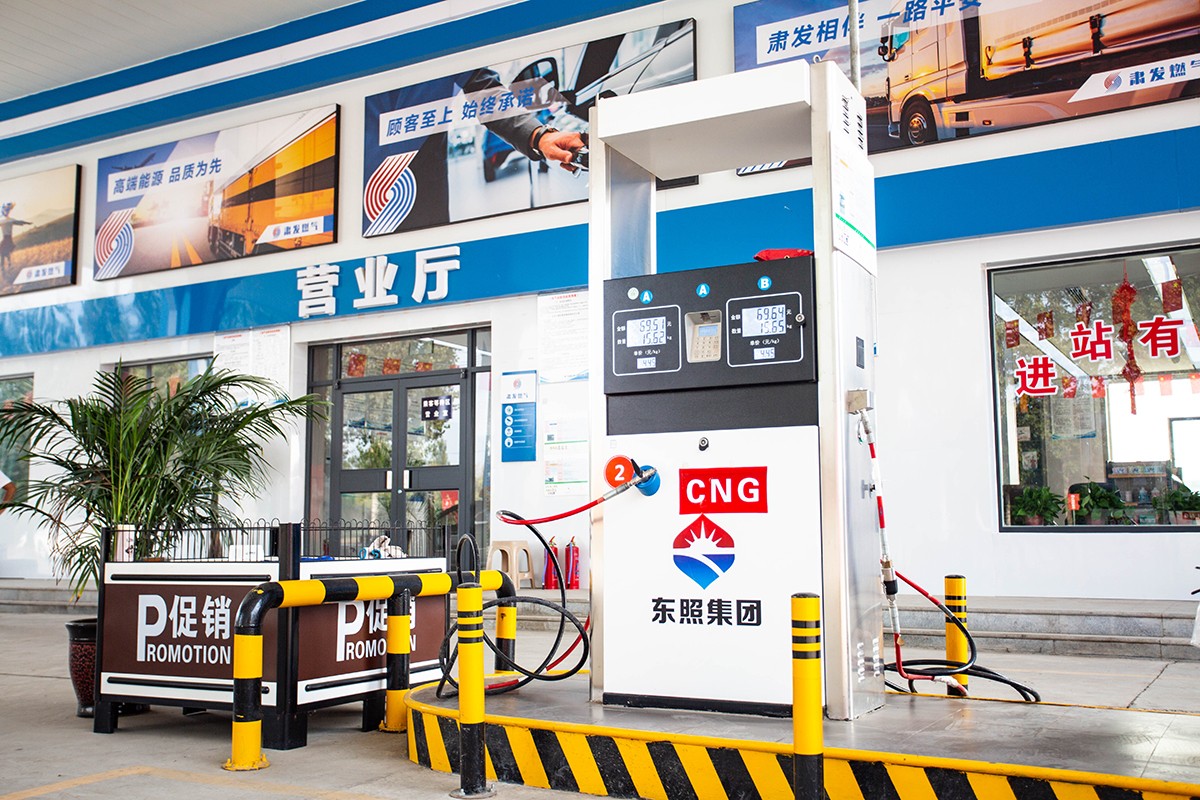

CNG加气机作为CNG的加注和计量装置主要由外壳、质量流量计、电磁阀、控制系统、加气软管、加气枪等组成。其工作原理如下:

CNG经过输送管道进入加气机,依次流经入口球阀、过滤器、单向阀、电磁阀、质量流量计、应急球阀、拉断阀、高压软管、枪阀、加气枪头,最后流入被充气汽车的气瓶。质量流量计测出流经加气机的气体密度、质量等信息并传输到控制系统,控制系统自动计算得出相应的质量、金额并由显示屏显示给客户,从而完成一次加气计量过程。

在整个加气过程中,控制系统通过压力传感器动态全过程监控系统压力,当加气机输出压力达到20 MPa或用户设定压力时,控制系统会自动关闭电磁阀,停止加气。

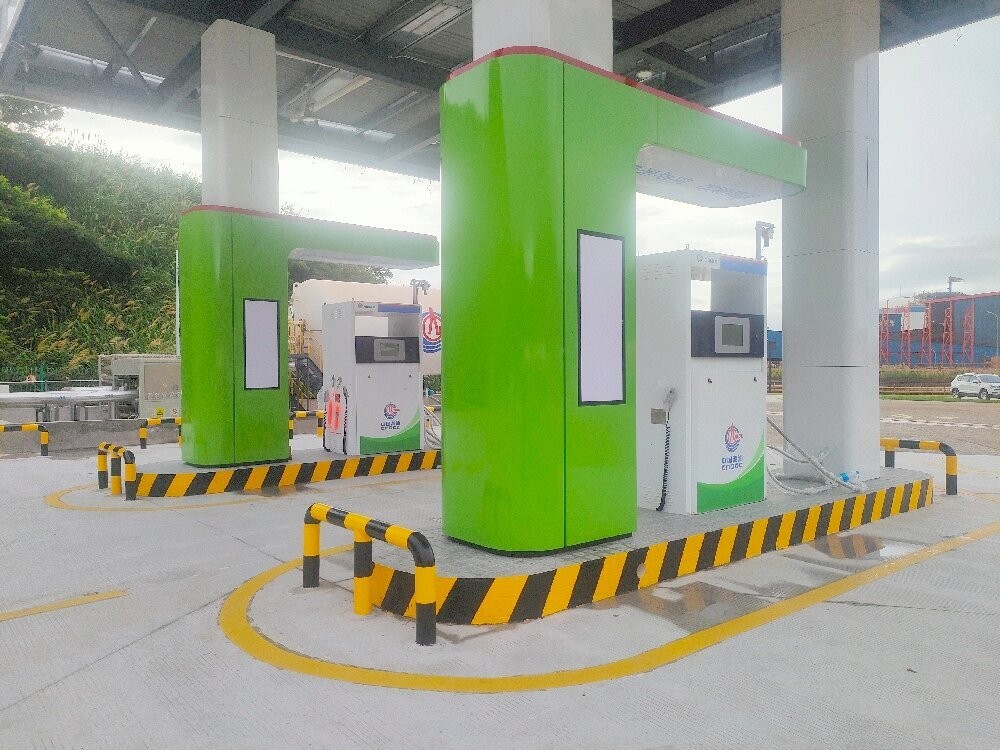

CNG加气机 (2).jpg
