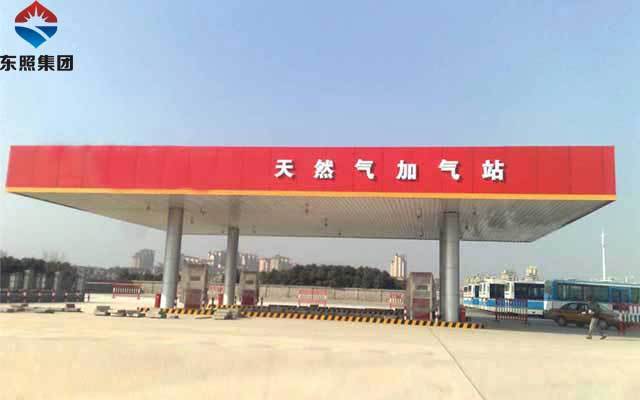

LNG是液化天然气英文Liquefied Natural Gas的缩写。一般分为四种类型:撬装式加气站设备,标准式加气站设备,L-CNG加气站设备,移动式撬装加气站设备。

 一般纯LNG加气站设备由:LNG储罐,泵撬及潜液泵,储罐增压汽化器、卸车汽化器、EAG加热器(工艺流程不同,这三个汽化器也会有相应的变化),加液机等组成。

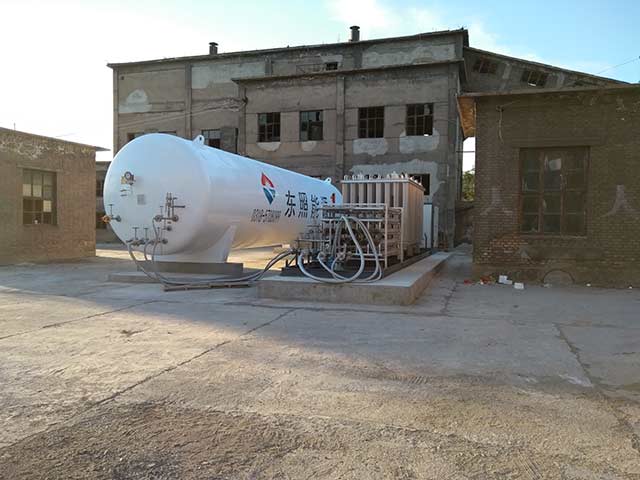

储罐

作用:用于LNG液体存储。

外形:立式储罐、卧式储罐

绝热材料:真空粉末(珠光砂)

缠绕式(玻璃纤维)

日蒸发率:<0.3%

设计更高 工作压力:1.2MPa

安全阀开启压力:1.25MPa

耐压压力:<1.6MPa

设计温度:-196℃

工作温度:-162℃

储罐的使用注意事项:

1.有双根部阀的储罐,靠近储罐则的阀门,应常开。

2.卸车时,建议储罐的极限充装量为不超过有效容积的90%(厂家给出为几何容积的85%-95%),使用余量不能低于10%。

3.储罐压力高时,不一定为储罐有问题,应考虑整个系统的漏热和存液时间等情况,一般在压力超过1.1MPa时需进行排放泄压,储罐长时间处于高压状态会影响储罐夹层真空的寿命。

4.储罐出现大量的长时间的“冒汗”或结霜,且压力不停快速上涨时,应考虑其真空失效,应进行紧急处理,手动排压,转移罐内的LNG液体。

5.储罐建议每隔一年进行一次真空检测,储罐为热罐时真空度小于1Pa,储罐为冷罐时真空度为小于0.5Pa(0.00375TOF)为合格。

6. 储罐不能带液运输,长时间停用时应排放掉罐内的LNG液体。

7. 储罐属压力容器设备,根据中华人民共和国颁布实施的《压力容器安全技术监察规程》要求,安装、维修、改造压力容器,需有相应资质的单位到当地质检部门进行告知,获得许可后才能进行安装、维修、改造。
